Gli analizzatori logici e generatori di pattern della serie SP1000G di Ikalogic permettono di effettuare una verifica approfondita dei segnali logici e dei protocolli con una risoluzione temporale di 1 Gsps (1 ns).

Gli strumenti della serie SP1000G sono disponibili in configurazioni a 18, 36 e 54 canali che possono essere configurati individualmente come ingressi, uscite push-pull o uscite open drain.

Il clock di riferimento esterno (IN e OUT), l'ingresso e l'uscita di trigger, nonché la soglia e il livello di tensione di uscita regolabili rendono gli strumenti della serie SP1000G una soluzione molto potenti e flessibili per i laboratori di sviluppo digitali.

Analizzatore logico Ikalogic SP1000G

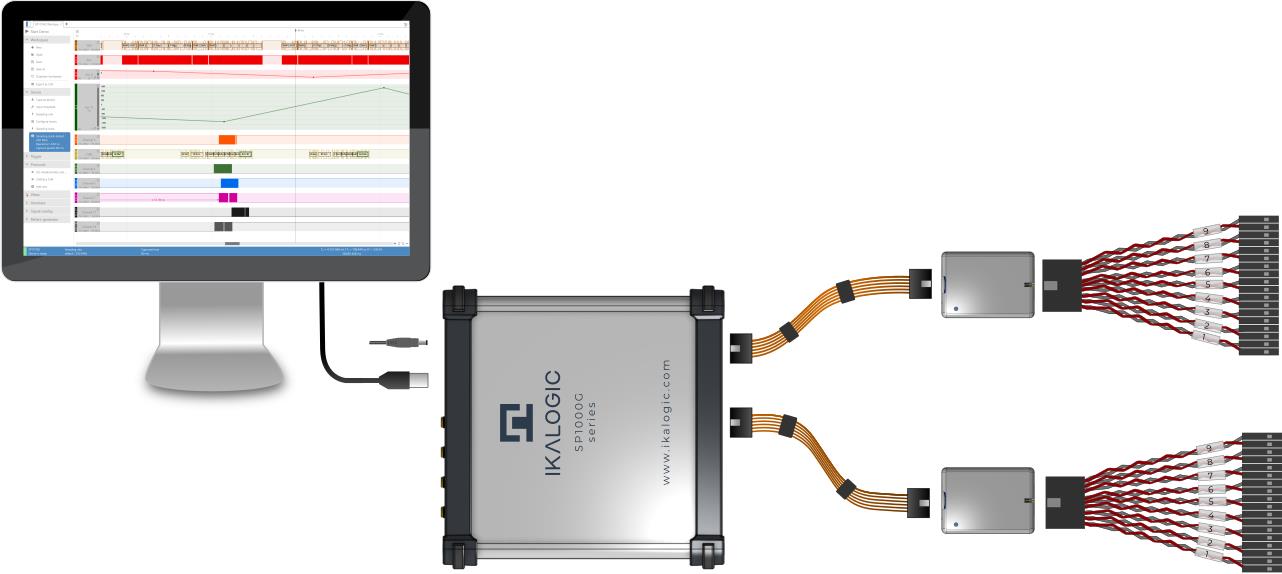

Uno strumento della serie SP1000G è composto da due elementi principali: il dispositivo host che contiene tutto l'hardware di acquisizione (FPGA, buffer di memoria, interfacce USB) e le serie di sonde attive,che contengono tutti i condizionamenti del segnale, la protezione ESD, i buffer di ingresso e uscita e il level shifting.

Ciascuna sonda attiva si collega al dispositivo host mediante un cablaggio flessibile realizzato con conduttori Twinax ad alta velocità, garantendo un ritardo di propagazione e un allineamento temporale perfettamente prevedibili tra tutti i canali.

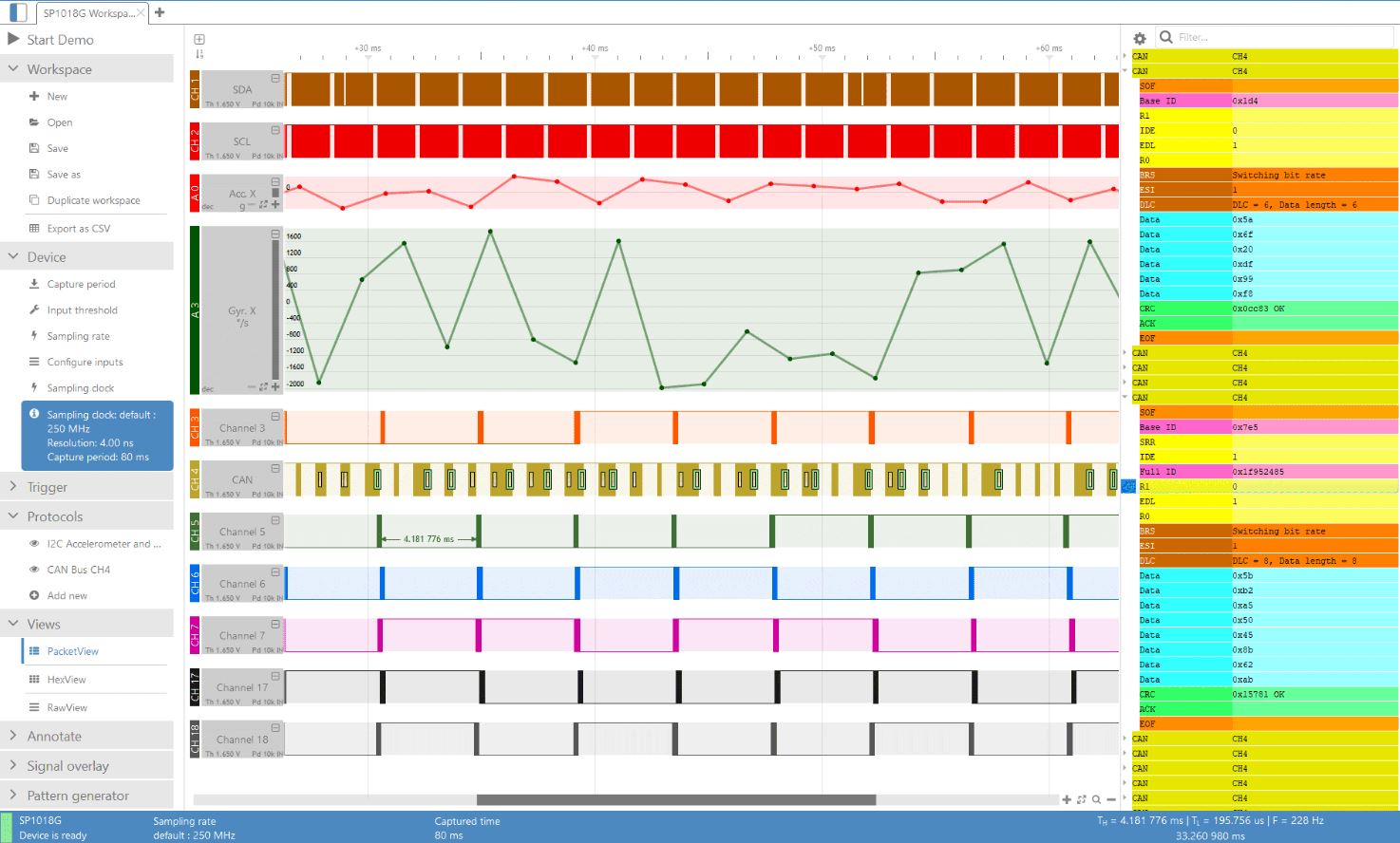

Visualizzazione dei segnali logici a diversi livelli di astrazioneIl software di gestione consente di visualizzare i segnali decodificati a diversi livelli di astrazione (pacchetti o bit e byte dettagliati).

Permette inoltre di visualizzare i segnali decodificati come forme d'onda per facilitare l'analisi (ad esempio, tracciare i dati di un accelerometro come una curva), così come di osservare le informazioni trasmesse sui bus di comunicazione seriale.
