Gli analizzatori logici e i decodificatori di protocollo della serie SP259 di Ikalogic permettono di effettuare analisi approfondite sui segnali logici e sui protocolli con una risoluzione temporale di 250 MHz (4 ns).

L'analizzatore logico a 9 canali SP259 consente di acquisire dati paralleli a 8 bit insieme a un segnale di clock o di sincronizzazione (strobe).

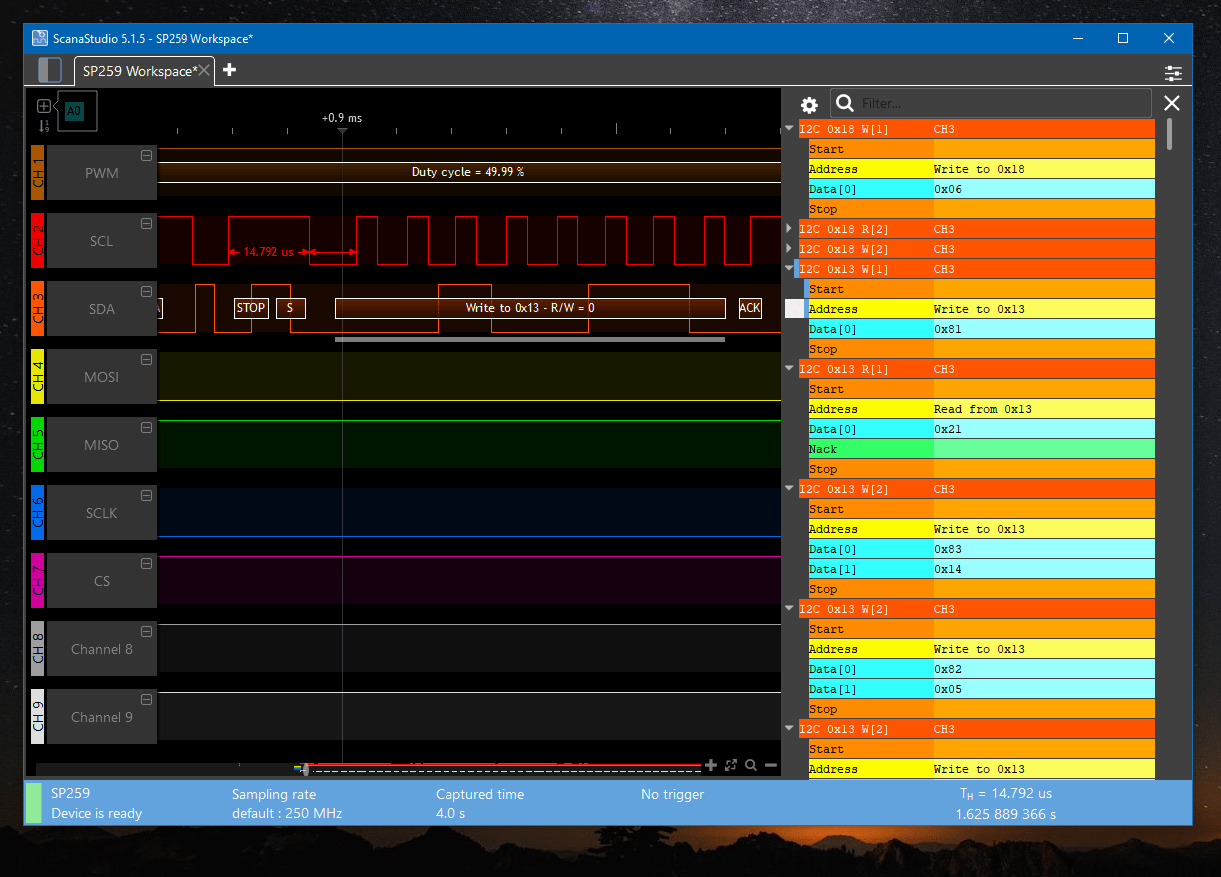

Esempio di cattura e decodifica del protocollo di un segnale I2C con Ikalogic ScanaStudioGli analizzatori logici della serie SP259 sono strumenti compatti che si collegano a un PC tramite una porta USB 3, sul quale viene installato il software ScanaStudio (compatibile con Windows, Mac e Linux) per acquisire, visualizzare, analizzare e decodificare i segnali.

È possibile interpretare la maggior parte dei protocolli seriali standard, tra cui: SPI, I2C, USART, 1-Wire, CAN, LIN, RS232, RS485, TWI e molti altri.

Gli analizzatori logici della serie SP259 sono dotati di una memoria HyperRAM da 1 Gb che funziona a 4Gbps e viene utilizzata per memorizzare i campioni compressi prima dello streaming al computer host. La memoria integrata nello strumento garantisce l'acquisizione ininterrotta di segnali ad alta frequenza per lunghi periodi di tempo, senza dover dipendere dalle prestazioni del computer host.

La versione industriale dello strumento (SP249i) permette di collegare direttamente le interfacce RS232, CAN, LIN  RS485 (con resistore di terminazione opzionale) tramite dei morsetti da 3,5 mm.
